    锅炉通、引风机/煤粉风机
    当前位置 -> 首页 > 产品展示 > 锅炉通、引风机/煤粉风机 > GG/GY锅炉高压风机
    • GG/GY锅炉高压风机

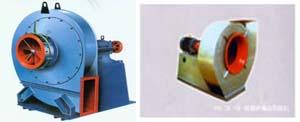

    • 锅炉高压风机图片



         一、简介:

           GG0.5-15~GG20-15锅炉高压风机是0.5~20t/h工业锅炉配套的专用高压风机,具有高效率、性能曲线平坦、高效运行区域较为宽广的特点。

           二、形式:
        1)、该系列锅炉
      高压风机做成单吸式,可制成顺时针和旋转或逆时针旋转两种形式。从传动端一侧正视风机,叶轮工作顺时针旋转称为顺时针旋转风机,反之成为逆时针旋转风机。风机的出口角度可做成顺、逆0度、45度、90度、180度、225度不同出口方向,特殊出口方向可订货文明。
        2、
      锅炉高压风机的传动形式:GG0.5-15,GG1-15,GG2-15,GG4-15的传动方式为A式,GY0.5-15、共有-15的传动方式为C式,其他风机的传动方式均为D式。
        三、结构特点:

             该系列锅炉高压风机主要由叶轮、机壳、进风口、机架、传动组、调节门等组成。
        1)叶轮由弧锥形轮盖。叶轮和平板形轮轮盘之间采用钢板焊接结构,并与轴盘牢固铆接成整体结构。叶轮经静、动平和校正,并经超速试验,因此运行平稳可靠。
        2)机壳采用普通钢板焊接而成的蜗刻形整体结构。
        3)进风口制成收敛式流线形整体结构,用螺栓固定在机壳入口侧墙板上或盖板法兰上。
        4)锅炉
      高压风机一般均配以调节门,是用来调节风量的装置。调节门叶轮为花瓣形,采用外传动结构,转动灵活方便,调节范围由90度(全闭)到0度(全开)。从进风口方向看,调节门手柄位置一般在右侧。顺时针风机,手柄由下向上拉是全闭到全开,逆时针风机,手柄由上向下拉是全闭到全开。
        5)机架采用型钢等焊接而成。
        6)传动组由主轴、联轴器、轴承箱等组成(A式无传动组),主轴有优质钢制成,采用滚动轴承,轴承箱上装有温度计和油位指示器,润滑油采用全损耗系统用油L-AN46,油量按油位标志而定(转动组里一般出厂时无油)。
        四、性能与安装
      高压风机的性能以及风量、全压、主轴转速、轴功率和效率等参数表示。性能表中的所给出的性能,通风机按气体问图t=20摄氏度,大气压Pa=101325Pa,气体密度 =1.2kg/m3的空气计算;引风机按烟气温度t=200摄氏度,大气压Pa=101325Pa烟气密度=0.745kg/m3计算。
        性能表中的性能均指设计条件下的性能,订货时以性能表为准。如果风机使用条件与上述不符时,性能按相关公式换算。

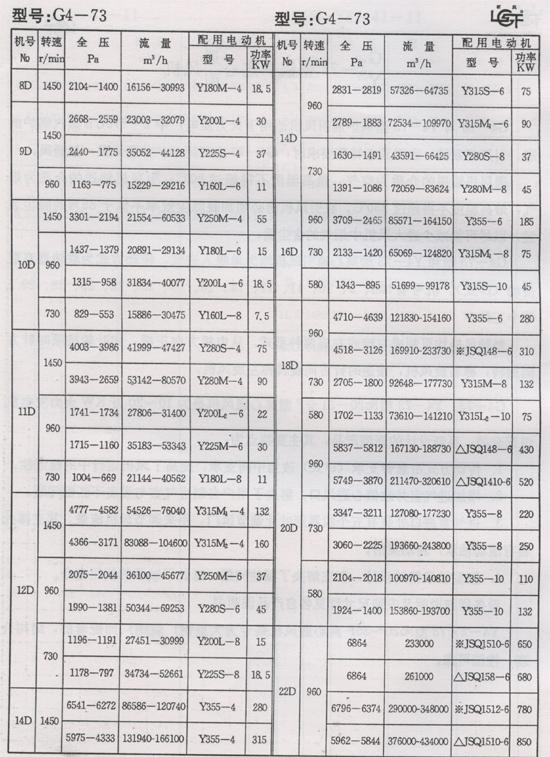

        GG/GY系列锅炉高压风机性能参数表

      锅炉高压风机性能参数表
