AI250~AI1000型离心鼓风机
AI250～AI1000型离心鼓风机
（1）用途 AI250～AI500型单向进气单级离心鼓风机，可输送SO2（二氧化硫）气体，也可供厂矿输送煤气和空气之用。
（2）型号说明 A——单级叶轮，转速3000r/min以下 I——罗马字I，悬臂支承 300——流量300m3/min 1.35——出口压力132395Pa(绝)
（3）结构特点：该系列离心鼓风机具有压力高、耗电省的特点，使用维修方便，运转平稳，有可靠的密封性能。该系列离心鼓风机为悬臂式结构，弹性套柱销联轴器传动。鼓风机为铸铁机壳，有利于防止振动和吸收噪音；机壳为上下中分，便于维修，机壳上方有冲洗孔，下方有排污孔，便于清洗机壳内污物。叶轮采用优质合金钢板焊接，经过静、动平衡校正。主轴两轴承位上各装有二个46224单列向心推力球轴承，轴颈两端各套上高速普通型骨架式橡胶油封（油封PG110×140×14）。
该离心鼓风机轴承座由轴承箱体情形上盖两部分组成，轴承箱体内储有润滑油并有油冷却器，轴承箱上盖有透气盖，以利润滑油散发的蒸汽透出箱体外。叶轮的进口处装有迷宫密封，另一端靠叶轮轮毂的外面与机壳后面装有轴向、径向组合式迷宫密封，在前后迷宫密封，另一端靠叶轮轮毂的外面与机壳后面装有轴向、径向组合式迷宫密封，在前后迷宫密封上嵌有密封条。机壳后盖上有一回气孔，机壳后盖上还装有一油杯，鼓风机的密封效果良好。 离心鼓风机从电动机端正视，叶轮为逆时针方向转动，进风口为主轴的轴向方向，出风口在机壳的右下方（从电动端正视）即国逆0°。

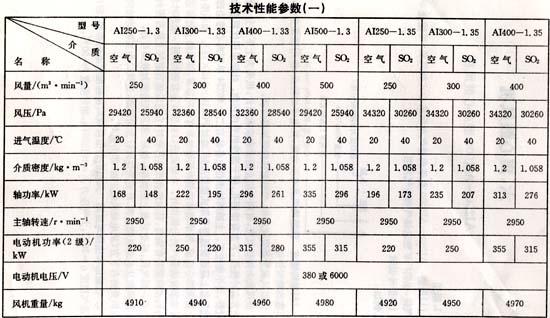

AI250~AI1000型离心鼓风机性能参数表
